压电型加速度皮卡/内置放大器型加速度皮卡

pickuo

关于产品

加速度皮卡是一种通过固定或接触机器或设备的振动体来检出加速度或振动的传感器。

我公司备有多种加速度皮卡,包括7302型(重量只有1日元的1/5,即0.2g),温度范围在-50℃到+160℃的其他型号,更好的满足客户。
带前置放大器型加速度传感器,无需高价电荷放大器,可延伸低噪音电线,减少测量成本。

范例研究

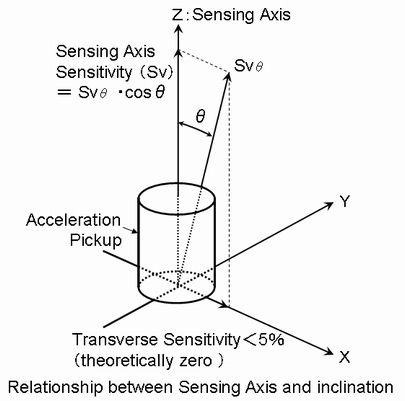

总体上讲,加速度皮卡有一个主轴,
是加速度灵敏度的最大值。被称为“传感轴”与所需测量方位匹配,通常传感轴靠近垂直于皮卡的固定基座底面。
皮卡固定在振动台上,如果在传感轴方向振动,传感器将提供额定输出。如果传感器固定在与振动台呈倾斜角θ的情况下,输出电压(SVθ)将是额定输出乘以cosθ,传感轴的输出电压是SVθ*cosθ。如果θ是90°角,输出电压为0,然而,因为横向传感器的存在,仍会有一些输出,我公司的传感器,横轴传感性小于5%。

三周传感器适用于同时测量三个轴的振动。对于测定三个轴的加速度构成或测量和评估暴露于振动设备下的人体十分便捷。新产品三轴10mm×10mm,可满足小固定空间内的需求。所含的前置放大器小巧、易连接。

pickup_syujiku

产品规格说明

【新发售】小型三轴10mm×10mm立体加速度传感器


带前置放大器的三轴加速度传感器



3轴皮卡和麦克风组成系统的范例



规格

型号7803A型
特点小体积,3轴
构造Shear type
灵敏度mV/m/s²1.0
频率范围Hz(±5%)X、Y:2~10,000
Z:2~15,000
频率范围Hz(±3dB)X、Y:0.5~15,000
Z:0.5~20,000
谐振频率55
最大可用加速度m/s²5,000
最大横向灵敏度%5
抗冲击性m/s²30,000
操作温度℃-50~+120
电源VDC21~30
电流消耗mA2.0~10.0
输出电阻Ω100
连接器CZ664
电缆BC-0061
外壳材质
尺寸mm10(W)x10(D)x10(H)
重量g4.4
螺丝M3内螺纹

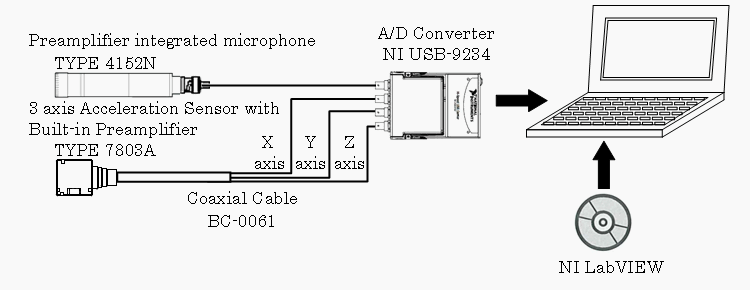

演示图


A / D转换器NI USB-9234

A / D转换器NI USB-9234是由9234 NI模块和NI USB-9162载体所组成。NI USB-9234是对应于IEPE与USB总线电源的4通道A / D转换器,它是方便携带的。




挂载底座型小体积三轴皮卡

挂载底座专为小体积三轴皮卡所设计。它是一种一次性的类型,能够容易和准确安装的皮卡。



规格

材质ABS树脂
数量5 ea/pack

电荷输出型加速度皮卡_1

型号7302型7303型TYPE 7304TYPE 7344A
外观
*点击图片可放大
特点尺寸极小小尺寸,防水Small ringSmall size, light weight
构造Shear typeBending typeShear type
灵敏度pC/m/s²0.0351.840.20.3
频率范围Hz(±5%)fc ~ 6,000fc ~ 1,300fc ~ 10,000fc ~ 15,000
频率范围Hz(±3dB)fc ~ 20,000fc ~ 2,000fc ~ 20,000
谐振频率kHz60560
最大可用加速度m/s²100,0005,00050,000
最大横向灵敏度%5
耐冲击性m/s²100,00010,000100,000
操作温度℃-50 ~ +160-20 ~ +120-50 ~ +160-20 ~ +150
连接线N/A(cable)Micro connector on the side surface(M3)
电缆BC-0065
外壳材料不锈钢Titanium
尺寸mmΦ3.5×2.5(H)4(W)×13(D)×4(H)Φ8×5.4(H)7(Hex)×10.5(H)
重量g0.21.31.92
螺丝扳手BondingScrew (M2) or BondingM3 Female screw
外观图mm
*点击可放大图片

电荷输出型加速度皮卡_2

型号7351A型7350A型TYPE 7323ATYPE 7323B
外观
*点击图片可放大
特点一般应用Extremely small size, 3 axisSmall size, 3 axis
构造Compression typeShear type
灵敏度pC/m/s²5.00.040.16
频率范围Hz(±5%)fc ~ 8,000fc ~ 7,000fc ~ 5,000fc ~ 10,000
频率范围Hz(±3dB)fc ~ 12,000fc ~ 10,000fc ~ 20,000fc ~ 15,000
谐振频率kHz40306040
最大可用加速度m/s²16,00025,00010,000
最大横向灵敏度%5
耐冲击性m/s²20,00050,000100,000
操作温度℃-40 ~ +150-50 ~ +160-20 ~ +160
连接线表面上的微型连接器在侧表面的微型连接器N/A(cable)Micro connector on the side surface(M3)
电缆BC-0062BC-0065
外壳材料不锈钢Titanium
尺寸mm14(Hex)×25(H)14(Hex)×30(H)8(W)×7(D)×5.5(H)17(W)×9(D)×7(H)
重量g25291.25.2
螺丝扳手M6 Female screwBonding
外观图mm
*点击可放大图片

内置放大器型加速度皮卡_1

型号7826型7823B型TYPE 7820ATYPE 7861IS
外观
*点击图片可放大
特点小尺寸For general applicationsIntrinsically safe, explosion-proof construction
(with barrier)
构造Shear typeCompression type
灵敏度pC/m/s²1.05.0
频率范围Hz(±5%)3 ~ 10,00010 ~ 6,0006 ~ 5,000
频率范围Hz(±3dB)1.5 ~ 16,0005 ~ 10,0003 ~ 10,000
谐振频率kHz454035
最大可用加速度m/s²2,200440720
最大横向灵敏度%5
耐冲击性m/s²10,00049,0005,000
操作温度℃-30 ~ +110-50 ~ +110-20 ~ +110
电源和电压VDC15 ~ 2515 ~ 3615 ~ 25
恒定电流mA0.5 ~ 5.00.5 ~ 10.00.5 ~ 5.0
输出电阻Ω100300100
连接线在侧表面上的微连接器(M3)在侧表面上的微连接器(M3)Miniature connector on the side surfaceTNC connector on the top surface
电缆BC-0065BC-0064TNC Cable
外壳材料Stainless steel
尺寸mm7(Hex)×11.5(H)9(Hex)×11.5(H)14(Hex)×18.5(H)17(Hex)×40.5(H)
重量g1.92.91052
螺丝扳手M3 Female screwM6 Female screw
外观图mm
*点击可放大图片

内置放大器型加速度皮卡_2

型号7828型7803A型TYPE 7803BTYPE 7803C
外观
*点击图片可放大
特点一般用,3轴小尺寸,3轴For general applications, 3 axis
构造Shear type
灵敏度pC/m/s²1001.010.01.0
频率范围Hz(±5%)10 ~ 1,500X,Y: 2 ~ 10,000
Z: 2 ~ 15,000
1 ~ 5,000
频率范围Hz(±3dB)5 ~ 2,000X,Y: 0.5 ~ 15,000
Z: 0.5 ~ 20,000
1 ~ 8,000
谐振频率kHz85535
最大可用加速度m/s²405,0004004,000
最大横向灵敏度%5
耐冲击性m/s²3,00030,000
操作温度℃-20 ~ +110-50 ~ +120-50 ~ +110
电源和电压VDC2421 ~ 3021 ~ 24
恒定电流mA0.5 ~ 5.02.0 ~ 10.00.5 ~ 10.0
输出电阻Ω501001,000
连接线在侧表面上的微连接器CZ664DR-4S-4
电缆BC-0064BC-0061
外壳材料不锈钢
尺寸mm35(Hex)×29(H)10(W)×10(D)×10(H)14.2(W)×14.2(D)×14.2(H)
重量g2704.411.1
螺丝扳手M6 Female screwM3 Female screwM5 Female screw
外观图mm
*点击可放大图片
原理

压电型加速度传感器是利用压电效应,压电原件由机械应力作用而产生的电荷现象的一种传感器。
有以下特征,被广泛应用于振动测量领域。



【特征】
・高机械强度,宽动态范围以及频率范围。
・电荷应答型,无静态灵敏度。
・利用压电效应,无需外部电源。
・无减震机制,良好的时间特性。
・小尺寸、轻便、易安装。

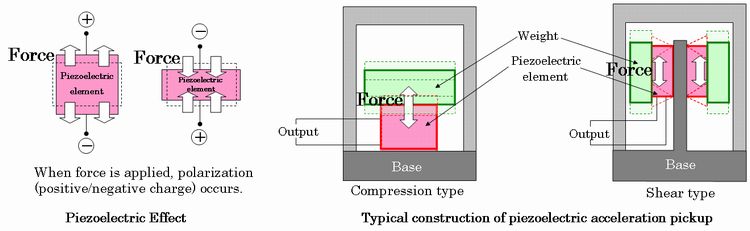

加速度适用的基础是测定对象(振动体)被固定并且重量会对压电原件产生一种力。压电原件将会产生与加速度成正比的电荷,从而测定的加速度适用于皮卡。
更具作用于压电原件的力的不同,有两种类型的加速度传感器,一种为压缩型,一种为剪刀型。压缩型适用于测定伴随着撞击的波形振动。剪刀型带有剪刀适用于压电原件,不易受温度影响。

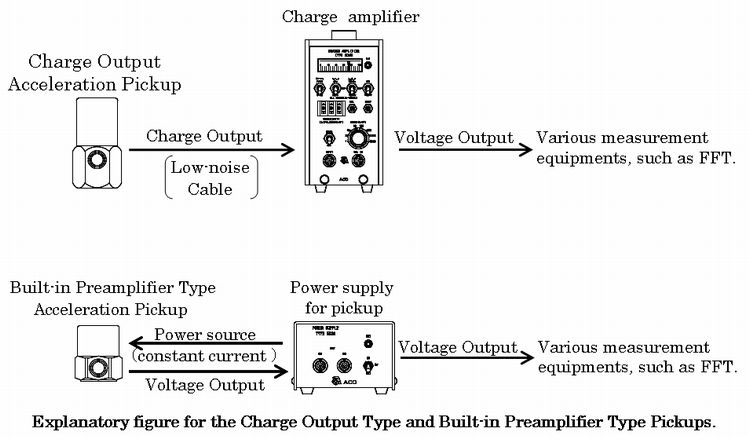

【电荷输出型及前置放大器型】

当有一个力施加于压电原件时,电荷就会产生。电荷量的表示值称为电荷感度(Unit: pC/(m/s²))。压电型皮卡易受噪音影响,使用低噪音电线。
另外,当振动测量是通过电荷输出型皮卡制成,电荷放大器被用于将电荷转换为电压。
带前置放大器型加速度皮卡由电荷输出型皮卡和前置放大器(阻抗转换)构成。可测量与输入加速度成比例的电压。




【关于恒定电流回路】

带前置放大器的加速度皮卡可直接测定与输入加速度成比例的电压输出。前置放大器使用恒定电流。信号(电压的变化)和电源(恒定电流)的信号线可使用一根,可使用低成本的同轴电缆代替高价的多芯电线。

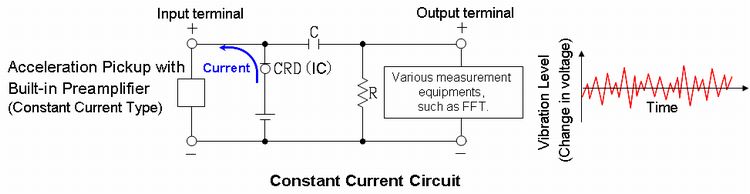

【恒定电流回路的原理】

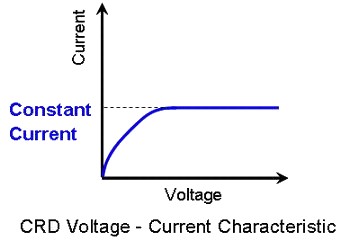

使用恒定电流二极管(CRD: Current Regulative Diode)来全时间保持恒定电流。如图所示,CRD可流动恒定电流并不受电压影响。
使信号(只有AC分量)通过“R”和“C”,可获得稳定的信号,然后连接高阻抗设备(如FFT分析仪或数字型功能仪表)通过“R”。



使用加速度皮卡的检测范例

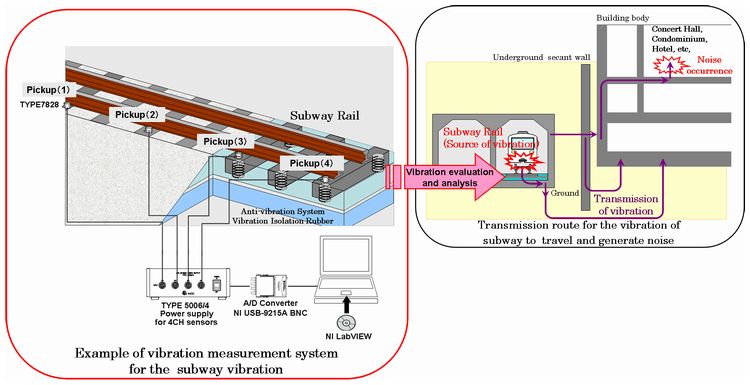

通常,音乐厅、公寓或酒店等需要深桩基底,这些建筑物追求的是“安静”。如果附近有地铁运行,地铁的噪音可通过振动传播带来困扰。分析和评估这样的地下振动,此例来说就是测定地铁的振动。

对动车或道路交通的振动测量根据振动管理法来测量和评估“振动等级”。地下铁中评估噪音/振动需要通过固体物和频率分析。

当车轮压过铁轨,通过枕木带或碎石来使振动发生,传遍沿线。这种情况下,铁轨街头就是一个大的振动源。测量和评估此种情况的振动,在多点接头处同时测量极为有效。对隔振系统的评估也极为有效。



电荷转换器 CA3145

电荷转换器是电流信号转换成电压信号的小尺寸电荷放大器。 电荷输出型加速度皮卡规定电荷放大,可直接连接到BNC端子(对应恒定电流)的FFT分析仪等。


规格

获取10mV/pc±2.5% (9.75~10.25) 输入信号源静电电容 1000~2000pF电源电流 2mA at.160 Hz
10mV/pc±5.0% (9.50~10.50) 输入信号源静电电容 1000~5000pF电源电流 2mA at.160Hz
输出阻抗500Ω最小
频率范围~50kHz (小于±3dB)
最大输出电压10Vp-p
DC输出电压10V±2.0
输入噪音级小于 0.05pCrms, 输入信号源静电电容 3500pF 和驱动源电流 2mA at.2~50kHz
输入/输出相位差180°
操作温度0~+50℃
操作湿度85%RH (无冷凝)
储存温度-20~+80℃
输入信号源绝缘电阻5000MΩ 最小
输入信号源静电电容5000pF 最小
主体重量约20g
电源DC18~36V、2.0~20mA 恒定电流
输入连接器微型连接器 (Screw 10-32UNF)
输出连接器BNC Plug
主体构造不绝缘
外形φ15×40(L) mm
外箱材质不锈钢(SUS303)

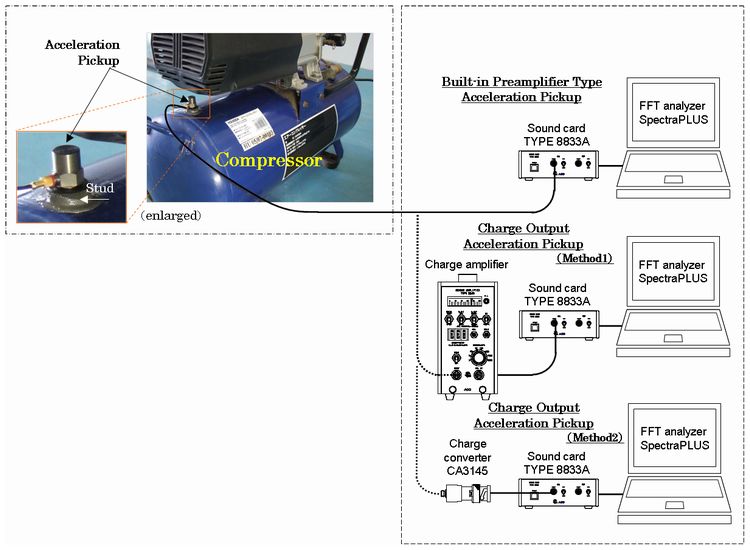

测量系统例

带前置放大器的加速度皮卡,通过小型连接线和小型BNC连接器连接到声卡(8833A型),用FFT分析软件分析,可达到简单操作。




【设置方法】螺柱固定基座,方便固定皮卡。

固定的重点是使加速度皮卡紧密的接触振动体的基座安装面。为此,基座表面应具有高平坦度。很理想的情况是用油脂等擦亮振动体表面,使用扳手和螺丝进行固定。

使用ACO的螺柱(固定基座),不需要使被测振动体进行机械加工。用螺丝固定平滑表面即可实现高稳定振动测量。

小型3轴加速度皮卡用固定基座,专用于小型3轴皮卡,操作方便、安装便利。

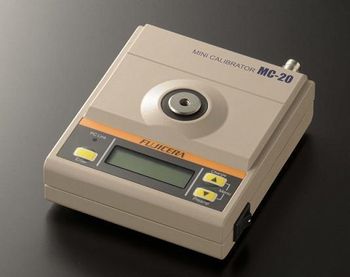

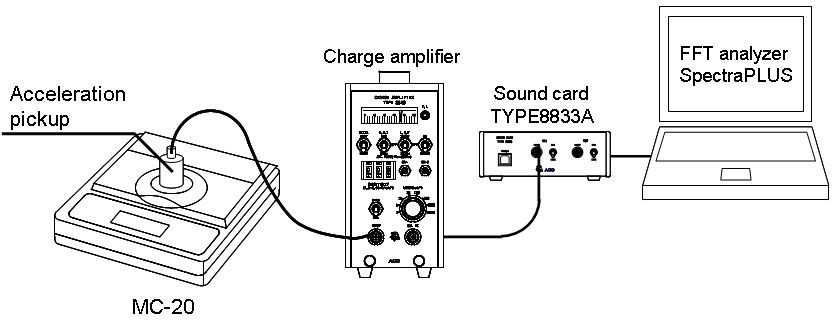

【校准器】加速度皮卡灵敏度校准器,小型校准器MC-20

通常压电型加速度皮卡应用于严酷的测量环境下,因此长时间使用后需要校准。这样的校准一般要依靠皮卡成产商,常常要花高价校准。MC-20用于解决此难题。单体包含振动器、放大器和显示器,只需与传感器连接就可校准,方便、省钱。


Example of Use

皮卡电缆

皮卡电缆专用于加速度卡,对应多种测量环境,具有耐久性和易折性。
拥有不同长度类型,最大使用温度及3轴同时测量等。



TypeLengthAppearance diagram
* Click the figure to see enlarged drawing.
Maximum
Temperature

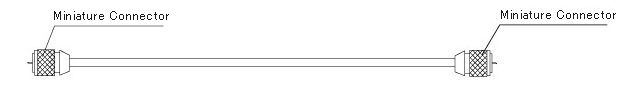

BC-00621.5m250℃
(Low Noise Cable)
3m
5m
10m

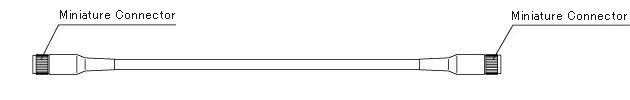

BC-00641.5m105℃
(Coaxial Cable)
3m
5m
10m

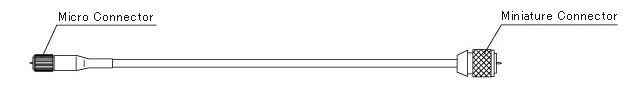

BC-00651.5m160℃
(Low Noise Cable)
3m
5m
10m

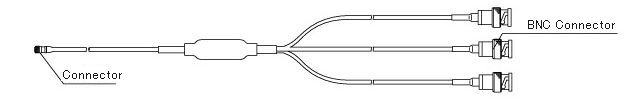

BC-00613m105℃
(Coaxial Cable)


螺丝,连接物等

多种商品,如專用螺丝,针点测量用连接片,振动测量用固定基底等,实现高信赖度测量。



Junction Connector
Magnet Attachment
Contact Pin
M6 UNF Flange Screw
Charge Converter
Miniature BNC Adapter
Insulation Attachment
M3 Screw
10-32 UNF Screw

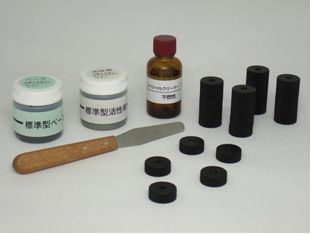

Toyo Stud

* Click the figure to see enlarged drawing.

设备机器的管理从正确的振动测量开始。

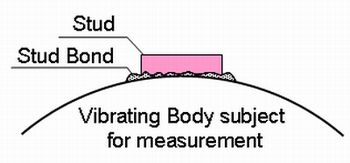

使用Toyo螺柱,加速度皮卡用固定基座(螺柱)固定,可测得高稳定数据,无需机械加工。从前,因测量条件及个人的不同而产生的测量数据的不准,是设备管理者大为头疼。ACO注意到,被测定物表面间的接触,玉石开发了Toyo螺柱。Toyo螺柱通过测定表面的接触来固定测定点,邮箱解决了这一难题。



【特征】
(1)无需机械加工。
(2)容易接合。
(3)接合后高机械强度。
(4)寛频率范围。
(5)可永久使用。

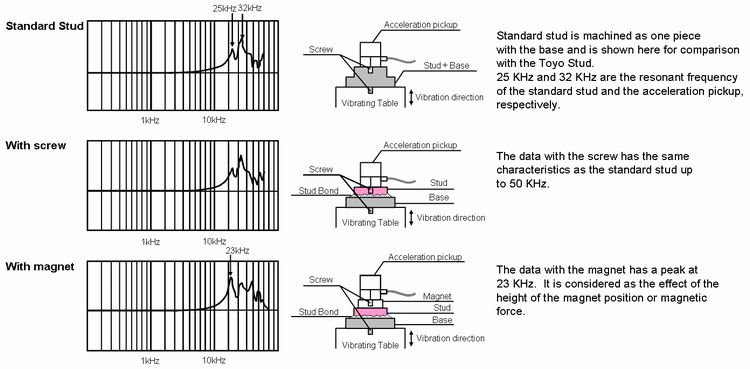

【Frequency response of Toyo Stud】

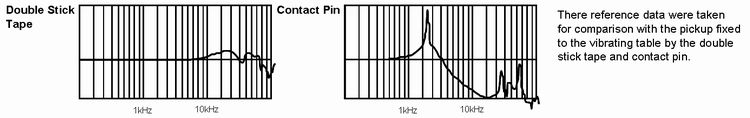

Reference Data


Specification

Material / PlatingType No. Mounting typeOutline sizeAppearance
Iron
(Chrome plating - black)
SS22 Flat Surface 22φ×8
SS26
SS22M Threaded Hole
SS26M
Stainless steel SU22M
SU26M
Please consult with ACO if there is any other special requirement for the stud configurations.



【Mounting Method】
