振动检测系统
CM-393
CM-393是一个监视机械振动的系统，能迅速检测异常振动并发出报警信号。
用于电厂或生产设备的连续振动监视。
有两种测量模式，加速度或位移，可在面板上简单选择。
警报等级可设定位移在10到990μp-p(at 10μp-p step)。报警延迟时间可达到30秒，防止报警错误。
振动监视系统
| 型号 | CM-393 | |
| 频道号 | 对于每个信道独立单元 | |
| 输入电阻 | 约100kΩ | |
| 测量模式 | 加速度，位移 | |
| 测量范围 | 加速度 | 1～100mm/s² (0.1～10G) |
| 位相 | 1～1000μp-p | |
| 测量灵敏度 | 20mV/m/s² (200mV/G) | |
| 频率特性 | 加速度 | 5Hz～1kHz |
| 位相 | 10Hz～200Hz | |
| 滤波 | 高通 | Cut-off Frequency 5Hz -12dB/oct |
| 低通 | Cut-off Frequency 200Hz -12dB/oct Cut-off Frequency 1kHz -12dB/oct |
|
| 精准度 | 在全量程范围为±5％。 | |
| 指示计 | 0〜10，0〜5（分辨率2％）Analog 50 division scale mark. | |
| 输出 | 电平记录器信号 | 电压； DC4〜20mA的/满量程 端；背面板上端子块（M4） |
| 波形信号 | 电压；0〜2VP-P/满量程 终端；前面板BNC连接 背面板上接线端子（M4） |
|
| 振动警报 | 设置 | 前面板上的数字指轮开关。 报警和跳闸都单独设置。 |
| 等级 | 位移 ALARM；10～990μp-p (at 10μp-p step) TRIP；10～990μp-p (at 10μp-p step) |
|
| 钝化作用 | Automatic | |
| 输出 | 报警和跳闸独立输出。 联系：后面板上接线端子（M4） 容量（最大）AC250V3A（5A） 负载电阻（COSφ= 1） |
|
| 延时 | 3〜30秒之间选择，在所需的延迟时间。 （可以在系统下设置） |
|
| 电源 | 输入 | AC 100V±10% 60Hz |
| 输出 | DC+24V 恒流1mA ，从内置加速度皮卡的背面接线盒中引出。 | |
| 耗电量 | 约100VA | |
| 操作温度 | 0～45℃ | |
| 储存温度 | -10～55℃、10～60%(RH) | |
| 尺寸 | 190(W)×200(H)×470(D) | |
带放大器的加速度皮卡
| 型号 | 7828型 |
| 构成 | 压电，shear type |
| 灵敏度 | 100mV/m/s² (980mV/G) |
| 频率特性 | 5Hz～2kHz±3dB |
| 共振特性 | 8kHz |
| 最大加速度 | 40m/s² (4G) |
| 最大横向灵敏度 | 5% |
| 冲击力 | 3,000m/s² |
| 操作温度 | -20℃～+110℃ |
| 电源 | 24VDC |
| 电流 | 0.5～5.0mA |
| 输出电阻 | 小于 50Ω |
| 连接线 | 上侧的微型连接器 |
| 电缆 | BC-0064 |
| 箱材质 | SUS303 |
| 尺寸 | 35(Hex)×29(H) |
| 重量 | 270g |
| 固定螺丝 | M6 screw |
构成
| 振动监视系统 | CM-393 | 2ea |
| 收纳箱 | CM-393/2 | 1ea |
| 内置放大器型加速度皮卡 | TYPE 7828 | 2ea |
| 皮卡电缆 | BC-0064 | 2ea |
| 皮卡外罩 | F－519/2 | 1ea |

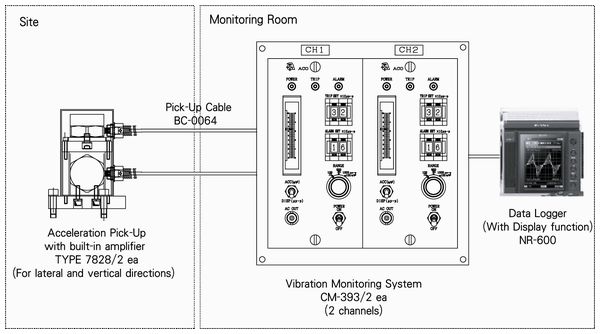

Block chart
